Trong công nghệ hiện đại, công nghệ giảm tiếng ồn ở khắp mọi nơi, từ tai nghe đến thiết bị âm thanh đến hệ thống truyền thông. Là thành phần cốt lõi để đạt được giảm tiếng ồn, các bộ lọc đã thu hút nhiều sự chú ý cho các nguyên tắc và ứng dụng của họ. Bài viết này sẽ khám phá các nguyên tắc cơ bản của các bộ lọc và vai trò chính của chúng trong việc giảm tiếng ồn.
1. Các khái niệm cơ bản và phân loại của bộ lọc

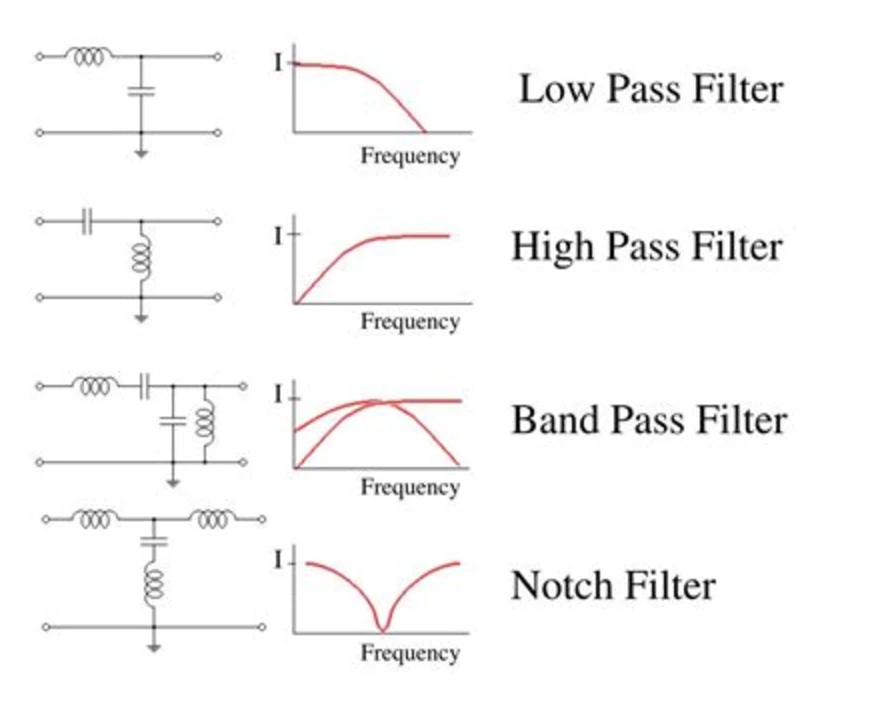

A lọclà một mạch hoặc thuật toán được sử dụng để thay đổi các đặc tính phổ của tín hiệu và đạt được các chức năng như xử lý tín hiệu, giảm nhiễu và loại bỏ nhiễu bằng cách tăng cường hoặc triệt tiêu các tín hiệu trong một dải tần số cụ thể. Dựa trên các đặc điểm đáp ứng tần số của chúng, các bộ lọc có thể được phân loại thành bốn loại: thông thấp, thông cao, băng thông và dải băng.
Bộ lọc thông thấp:Cho phép các tín hiệu tần số thấp đi qua và ngăn chặn tiếng ồn tần số cao. Nguyên tắc cốt lõi của nó là sử dụng các đặc tính trở kháng của tụ điện, nghĩa là tần số càng thấp, trở kháng càng cao; Tần số càng cao, trở kháng càng thấp
Bộ lọc thông cao:Một đường caolọccho phép các tín hiệu tần số cao vượt qua trong khi giảm nhiễu tần số thấp. Hoạt động của nó gần giống với bộ lọc thông thấp, nhưng nó được thiết kế dành riêng cho các tín hiệu tần số cao.
Bộ lọc BandPass:cho phép các tín hiệu trong một dải tần số cụ thể để truyền qua và triệt tiêu các tín hiệu của các tần số khác. Thường được sử dụng trong hệ thống giao tiếp và âm thanh.
Bộ lọc Bandstop:ngăn chặn các tín hiệu trong một dải tần số cụ thể và cho phép các tín hiệu của các tần số khác truyền. Nó thường được sử dụng để loại bỏ cộng hưởng trong các hệ thống âm thanh.
2. Nguyên tắc làm việc của bộ lọc

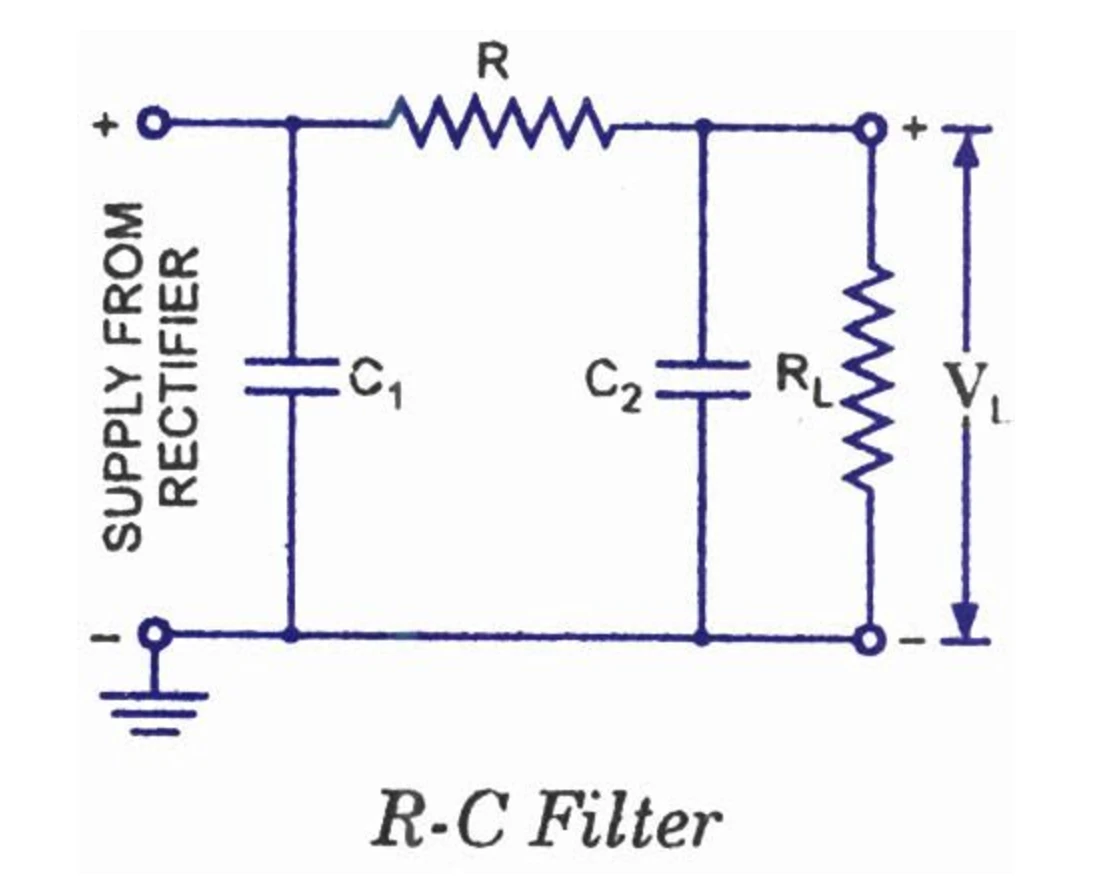

Nguyên tắc làm việc củalọcchủ yếu dựa trên các thuật toán thiết kế mạch và xử lý tín hiệu. Các loại bộ lọc phổ biến bao gồm bộ lọc RC, bộ lọc LC và bộ lọc phản hồi kích thích. Trong số đó, bộ lọc RC bao gồm các điện trở và tụ điện, và các đặc tính đáp ứng tần số khác nhau đạt được bằng cách điều chỉnh các tham số thành phần (như giá trị điện trở và giá trị điện dung).
Trong xử lý tín hiệu số,bộ lọcCũng có thể được thực hiện thông qua các thuật toán, chẳng hạn như FIR (các bộ lọc phản hồi xung hữu hạn) và các bộ lọc IIR (phản hồi xung lực vô hạn). Bộ lọc FIR nhận ra xử lý tín hiệu thông qua đáp ứng xung của chiều dài hữu hạn, trong khi bộ lọc IIR sử dụng cấu trúc phản hồi để tăng cường tín hiệu của các tần số cụ thể.
3. Áp dụng bộ lọc trong giảm tiếng ồn
Cốt lõi của công nghệ giảm nhiễu là loại bỏ tín hiệu tiếng ồn trong khi vẫn giữ các tín hiệu hữu ích. Bộ lọc là rất cần thiết trong quá trình này. Ví dụ, trong việc giảm tiếng ồn âm thanh, thông thấpbộ lọcCó thể loại bỏ thành công âm thanh tần số cao, như nhiễu nền hoặc nhiễu từ thiết bị. Ngoài ra, tai nghe giảm tiếng ồn hoạt động thu thập tiếng ồn môi trường trong thời gian thực thông qua các micrô tích hợp và tạo sóng âm thanh ngược để bù đắp cho chúng. Các thành phần cốt lõi của nó là các bộ lọc tuyến tính và các thuật toán lọc thích ứng.
Trong xử lý hình ảnh, công nghệ giảm tiếng ồn cũng phụ thuộc vàobộ lọc. Ví dụ, các phương pháp giảm nhiễu miền không gian làm giảm nhiễu bằng cách làm mịn các pixel hình ảnh. Phương pháp giảm nhiễu miền tần số chuyển đổi hình ảnh thành miền tần số thông qua biến đổi Fourier và sau đó triệt tiêu nhiễu tần số cao.
Iv. Thiết kế và tối ưu hóa các bộ lọc
Thiết kế củabộ lọcCần xem xét toàn diện các yếu tố như đặc điểm đáp ứng tần số, tần số cắt và chiều rộng băng thông/băng thông. Ví dụ, tần số cắt của bộ lọc thông thấp xác định khả năng ngăn chặn các tín hiệu tần số cao. Ngoài ra, số lượng các thành phần và lựa chọn tham số của bộ lọc cũng sẽ ảnh hưởng đến hiệu suất của nó. Nói chung, càng có nhiều thành phần, các đặc tính tần số của bộ lọc càng phức tạp, nhưng nó cũng sẽ làm tăng chi phí và khó thực hiện.
Trong các ứng dụng thực tế, thiết kế các bộ lọc cũng cần xem xét tính khả thi của việc thực hiện phần cứng. Chẳng hạn, trong vi điều khiển, các thuật toán lọc kỹ thuật số có thể được thực thi thông qua phần mềm, cung cấp các lợi ích như độ tin cậy cao và sử dụng công suất thấp. Trong các ứng dụng tần số cao, tương tựbộ lọclà cần thiết để đáp ứng các yêu cầu thời gian thực và hiệu suất.
V. Tóm tắt
Là thành phần cốt lõi của công nghệ giảm nhiễu, nguyên tắc cơ bản của các bộ lọc liên quan đến thiết kế mạch, thuật toán xử lý tín hiệu và các đặc điểm đáp ứng tần số. Cho dù đó là giảm tiếng ồn âm thanh, xử lý hình ảnh hoặc hệ thống truyền thông,bộ lọcĐóng một vai trò không thể thiếu. Bằng cách hiểu sâu về các nguyên tắc làm việc và phương pháp thiết kế của các bộ lọc, chúng ta có thể tối ưu hóa tốt hơn công nghệ giảm tiếng ồn và cải thiện hiệu suất hệ thống và trải nghiệm người dùng.
Thẩm quyền giải quyết:
1. Điều khiển điện tử cho máy công cụ. Graw-Hillpublic.
2. Thiết kế bộ lọc. Leonardo Pantoli và Vincenzo Stornelli.
3. Cẩm nang cốt thép âm thanh. Gary Davis & Ralph Jones.
4. Phát triển sản phẩm - Việc sản xuất máy ảnh Tiger. Mattias Ahnoff và Olve Maudal.
