Công nghệ RF và vi sóng là những công nghệ cốt lõi không thể thiếu trong các hệ thống thông tin liên lạc hiện đại và được sử dụng rộng rãi trong thông tin vệ tinh, thông tin liên lạc không dây, hệ thống radar, đài phát thanh và truyền hình cũng như các lĩnh vực công nghiệp và quân sự khác nhau. Với sự phát triển và ứng dụng chuyên sâu của các công nghệ này, các yêu cầu cao hơn về xử lý và bảo vệ tín hiệu được đặt ra, đặc biệt là về tính toàn vẹn tín hiệu và độ ổn định của hệ thống. Là một thành phần RF quan trọng, bộ cách ly có thể tối ưu hóa hiệu suất hệ thống một cách hiệu quả về nhiều mặt, đặc biệt là trong việc ngăn chặn tín hiệu phản xạ, bảo vệ thiết bị tiền giai đoạn, cải thiện độ ổn định của bộ khuếch đại công suất, giảm nhiễu và nhiễu.
Bài viết này sẽ tìm hiểu các ứng dụng phổ biến của bộ cách ly trong hệ thống thông tin liên lạc RF và vi sóng từ nhiều góc độ, bao gồm các ứng dụng của chúng trong việc ngăn chặn tín hiệu phản xạ, bảo vệ nguồn tín hiệu, cải thiện độ ổn định của bộ khuếch đại công suất, giảm nhiễu và nhiễu, hàng không, hệ thống truyền thông, kiểm tra và đo lường, và thiết bị y tế.
1. Nguyên lý làm việc cơ bản của bộ cách ly

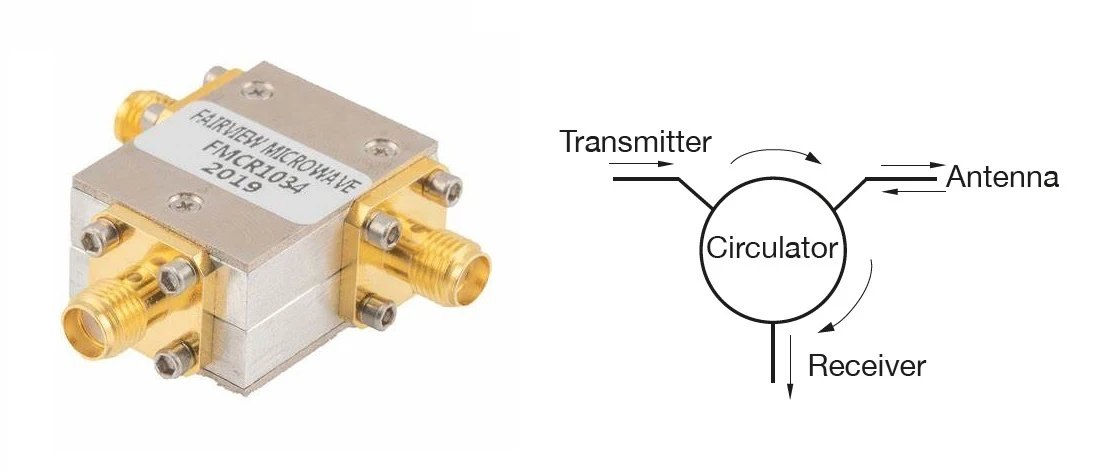

Bộ cách ly là thành phần RF bốn cổng không đối xứng có chức năng cốt lõi là cho phép tín hiệu được truyền theo một hướng duy nhất và ngăn tín hiệu truyền theo hướng ngược lại. Nói chung, nguyên lý làm việc của bộ cách ly phụ thuộc vào vật liệu từ tính và hiệu ứng quay phân cực. Các loại bộ cách ly phổ biến là bộ cách ly điện từ và bộ cách ly sợi quang. Trong dải tần RF và vi sóng, bộ cách ly chủ yếu sử dụng nguyên lý điện từ để thay đổi đặc tính tín hiệu trên đường truyền qua từ trường để đạt được khả năng truyền một chiều.
Các tính năng chính của bộ cách ly bao gồm:
Truyền một chiều: Bộ cách ly có thể cho phép tín hiệu truyền từ cổng này sang cổng khác nhưng ngăn chặn việc truyền tín hiệu ngược. Điều này có thể ngăn chặn hiệu quả các tín hiệu phản xạ ảnh hưởng đến hệ thống.
● Cách ly cao: Bộ cách ly có khả năng cách ly cao, có thể giảm hiệu quả các hiệu ứng nhiễu và phản xạ do truyền tín hiệu ngược gây ra.
● Suy hao chèn thấp và băng thông rộng: Bộ cách ly chất lượng cao có suy hao chèn thấp và dải tần hoạt động rộng, đảm bảo hiệu suất tốt trong hệ thống RF.
2. Ứng dụng bộ cách ly trong hệ thống thông tin RF và vi sóng
● Ngăn chặn ảnh hưởng của tín hiệu phản xạ lên thiết bị đầu cuối
Trong các hệ thống thông tin liên lạc RF và vi sóng, tín hiệu phản xạ là một trong những yếu tố chính dẫn đến suy giảm hiệu suất hệ thống. Tín hiệu phản xạ không chỉ gây nhiễu tín hiệu gốc mà còn có thể gây hư hỏng cho các thiết bị đầu cuối trong hệ thống (như nguồn tín hiệu và máy thu). Đặc biệt khi truyền tín hiệu công suất cao thì tác động của tín hiệu phản xạ là đặc biệt đáng kể.
Thông qua các đặc tính truyền đơn hướng, bộ cách ly có thể ngăn chặn hiệu quả các tín hiệu phản xạ quay trở lại thiết bị đầu cuối như nguồn tín hiệu hoặc máy thu. Cụ thể, khi tín hiệu đi qua bộ cách ly, tín hiệu truyền ngược sẽ được hấp thụ hoặc cách ly một cách hiệu quả, từ đó tránh được những tác động bất lợi của tín hiệu phản xạ lên hệ thống. Tính năng này đặc biệt quan trọng trong các hệ thống thông tin liên lạc RF công suất cao, đặc biệt là trong các hệ thống radar, thông tin vệ tinh và đài phát thanh và truyền hình.
● Bảo vệ nguồn tín hiệu
Nguồn tín hiệu RF thường là thiết bị cực kỳ đắt tiền và dễ hỏng trong hệ thống vi sóng và RF. Tác động của tín hiệu phản xạ có thể gây suy giảm hiệu suất, hư hỏng hoặc thậm chí hỏng hóc sớm. Trong hệ thống, bất kỳ tín hiệu truyền ngược nào cũng có thể quay trở lại nguồn tín hiệu và gây hư hỏng.
Việc sử dụng bộ cách ly có thể ngăn chặn tín hiệu ngược quay trở lại nguồn tín hiệu một cách hiệu quả, từ đó kéo dài đáng kể tuổi thọ của thiết bị và đảm bảo sự ổn định của hệ thống. Đặc biệt trong việc bảo vệ các thiết bị quan trọng như bộ khuếch đại công suất vi sóng, nguồn tín hiệu và nguồn tần số, vai trò của bộ cách ly là rất quan trọng.
● Cải thiện độ ổn định của bộ khuếch đại công suất
Bộ khuếch đại công suất (PA) được sử dụng trong hệ thống RF và vi sóng để tăng cường công suất tín hiệu nhằm đảm bảo tín hiệu có thể được truyền đi một cách hiệu quả đến khoảng cách xa hoặc được thu với chất lượng cao. Tuy nhiên, bộ khuếch đại công suất dễ bị ảnh hưởng bởi tín hiệu phản xạ khi hoạt động ở công suất cao, dẫn đến hiện tượng méo tín hiệu đầu ra, mất ổn định hệ thống và trong trường hợp nghiêm trọng thậm chí làm hỏng bộ khuếch đại.
Bộ cách ly có thể giảm tác động của tín hiệu phản xạ một cách hiệu quả, từ đó cải thiện độ ổn định của bộ khuếch đại công suất. Bằng cách cách ly việc truyền tín hiệu ngược, bộ cách ly có thể đảm bảo rằng bộ khuếch đại công suất luôn hoạt động ở trạng thái hoạt động tốt nhất, giảm hiệu ứng phi tuyến và các vấn đề biến dạng nhiệt, từ đó cải thiện hiệu suất tổng thể của hệ thống.
● Giảm nhiễu và tiếng ồn
Nhiễu và nhiễu trong hệ thống thông tin RF và vi ba thường ảnh hưởng đến chất lượng truyền tín hiệu, đặc biệt trong môi trường đa tín hiệu có nhiều nguồn nhiễu thì khả năng chống nhiễu của hệ thống đặc biệt quan trọng. Bộ cách ly có thể cách ly hiệu quả nhiễu giữa các nguồn tín hiệu khác nhau thông qua đặc tính truyền đơn hướng của chúng và giảm tác động của các nguồn nhiễu lên hệ thống.
Ví dụ: trong môi trường có nhiều thiết bị hoạt động song song, bộ cách ly có thể ngăn tín hiệu nhiễu giữa các thiết bị ảnh hưởng đến các thiết bị khác thông qua việc truyền ngược. Điều này cho phép hệ thống duy trì chất lượng tín hiệu cao trong các môi trường phức tạp, đặc biệt là trong các lĩnh vực có nhu cầu cao như thông tin liên lạc không dây, radar và thông tin vệ tinh.
● Ứng dụng trong lĩnh vực hàng không
Trong lĩnh vực hàng không, hệ thống liên lạc vi sóng được sử dụng rộng rãi trong liên lạc, dẫn đường, phát hiện radar và các chức năng khác giữa máy bay và trung tâm điều khiển mặt đất. Hệ thống thông tin liên lạc hàng không có yêu cầu cực kỳ cao về tính toàn vẹn của tín hiệu và chất lượng truyền dẫn, mọi tín hiệu phản xạ, nhiễu hoặc các yếu tố không ổn định đều có thể ảnh hưởng đến an toàn chuyến bay.
Việc ứng dụng bộ cách ly trong hệ thống thông tin liên lạc hàng không chủ yếu được thể hiện ở các khía cạnh sau:
Hệ thống radar: Hệ thống radar cần truyền tín hiệu công suất cao và phát hiện mục tiêu bằng cách thu tín hiệu dội lại. Bộ cách ly có thể bảo vệ các máy phát radar khỏi ảnh hưởng của tiếng vang ngược và đảm bảo hoạt động ổn định của hệ thống radar.
Hệ thống thông tin liên lạc: Trong hệ thống thông tin liên lạc hàng không, bộ cách ly có thể bảo vệ nguồn tín hiệu, giảm ảnh hưởng của tín hiệu phản xạ và cải thiện độ ổn định và độ tin cậy của thông tin liên lạc.
Hệ thống định vị: Trong các hệ thống định vị có độ chính xác cao, bất kỳ nhiễu tín hiệu nào cũng sẽ gây ra lỗi hệ thống và ảnh hưởng đến độ chính xác của điều hướng. Bộ cách ly có thể cách ly tín hiệu nhiễu một cách hiệu quả để đảm bảo tính ổn định và chính xác của hệ thống định vị.
6. Ứng dụng trong hệ thống thông tin liên lạc
Trong các hệ thống liên lạc không dây, đặc biệt là giữa các trạm gốc và điểm truy cập, bộ cách ly thường được sử dụng để ngăn chặn nhiễu lẫn nhau giữa các trạm gốc khác nhau. Với sự phát triển của công nghệ 5G và 6G trong tương lai, tần số tín hiệu RF trong hệ thống thông tin liên lạc tiếp tục tăng lên và yêu cầu về chất lượng tín hiệu ngày càng cao hơn.
Việc áp dụng bộ cách ly không chỉ giới hạn ở việc ngăn chặn tín hiệu phản xạ mà còn có thể giảm xung đột tần số một cách hiệu quả và đảm bảo truyền tín hiệu ổn định. Bằng cách triển khai các bộ cách ly tại các nút chính trong hệ thống, hệ thống liên lạc có thể cải thiện khả năng chống nhiễu và đảm bảo truyền tín hiệu chất lượng cao.
● Ứng dụng trong kiểm tra và đo lường
Trong quá trình thử nghiệm và đo lường thiết bị RF và vi sóng, bộ cách ly được sử dụng rộng rãi để đảm bảo độ ổn định tín hiệu trong quá trình thử nghiệm. Bằng cách áp dụng các bộ cách ly vào môi trường thử nghiệm, thiết bị đo có thể tránh bị nhiễu bởi tín hiệu ngược, từ đó cải thiện độ chính xác và độ tin cậy của kết quả đo.
Trong các thiết bị kiểm tra như máy phân tích mạng vector (VNA), bộ cách ly được sử dụng để cách ly tín hiệu ngược, ngăn chặn thiết bị kiểm tra bị nhiễu và đảm bảo tín hiệu đo rõ ràng và không có lỗi. Không thể bỏ qua vai trò quan trọng của chất cách ly trong quá trình thử nghiệm. Nó là một trong những thành phần quan trọng để đảm bảo chất lượng thử nghiệm hiệu suất của thiết bị RF và vi sóng.
● Ứng dụng trong thiết bị y tế
Trong các thiết bị y tế hiện đại, công nghệ RF và vi sóng được sử dụng rộng rãi trong hình ảnh y tế, chẩn đoán, điều trị và các lĩnh vực khác. Ví dụ, chụp ảnh cộng hưởng từ hạt nhân (MRI), chụp ảnh siêu âm, cắt bỏ tần số vô tuyến và các công nghệ khác đều liên quan đến việc truyền và nhận tín hiệu RF.
Việc ứng dụng bộ cách ly trong thiết bị y tế chủ yếu thể hiện ở việc bảo vệ các thiết bị nhạy cảm và đảm bảo sự ổn định của tín hiệu. Ví dụ, trong thiết bị MRI, bộ cách ly có thể ngăn ảnh hưởng của tín hiệu ngược lên máy thu và đảm bảo chất lượng hình ảnh không bị nhiễu. Ngoài ra, thiết bị điều trị cắt bỏ tần số vô tuyến còn có thể sử dụng bộ cách ly để bảo vệ bộ khuếch đại công suất khỏi bị hư hỏng do tín hiệu phản xạ, từ đó nâng cao độ chính xác và an toàn của quá trình điều trị.
3. Tóm tắt
Bộ cách ly được sử dụng trong nhiều khía cạnh của hệ thống thông tin liên lạc RF và vi sóng. Chúng không chỉ có thể ngăn chặn hiệu quả ảnh hưởng của tín hiệu phản xạ lên thiết bị đầu cuối, bảo vệ nguồn tín hiệu, cải thiện độ ổn định của bộ khuếch đại công suất, giảm nhiễu và nhiễu mà còn được sử dụng rộng rãi trong hàng không, hệ thống thông tin liên lạc, thử nghiệm và đo lường , và thiết bị y tế. Với sự phát triển không ngừng của công nghệ RF và vi sóng, hiệu suất và phạm vi ứng dụng của bộ cách ly sẽ tiếp tục mở rộng, mang lại sự bảo vệ đáng tin cậy hơn cho các hệ thống khác nhau có yêu cầu độ chính xác và độ tin cậy cao.
